產(chǎn)品展示
行業(yè)動(dòng)態(tài)
您當前的位置： 首頁(yè) > 新聞資訊 > 行業(yè)動(dòng)態(tài)聚氨酯地坪施工工藝全析講解

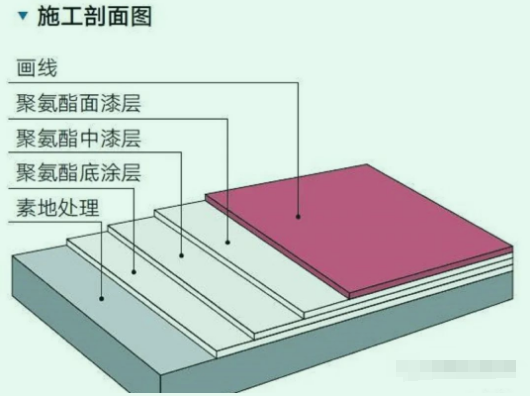

清理現場(chǎng)所有雜物，使所有影響施工現場(chǎng)的物品移到施工范圍之外。 用水泥地面專(zhuān) 用無(wú)塵機打磨處理地面，清除混凝土表面松動(dòng)、無(wú)規則的砂漿。同時(shí)對松動(dòng)或空鼓的地面混凝土進(jìn)行清除，局部的墻角和邊緣用小型手動(dòng)磨機進(jìn)行處理，使地面平整、干凈、具有適宜的粗糙度和足夠的強度。 用專(zhuān)門(mén)工業(yè)吸塵器，清除表面灰塵。使其達到:平整、干燥、無(wú)松動(dòng)、無(wú)油污。
修補區域干后，進(jìn)行地面底涂。 用紙膠帶或塑料薄膜對涂裝區的非涂裝部位進(jìn)行保護(如墻角、柱子、固定設備等)。墻面體角上墻高度十公分。 按照產(chǎn)品使用比例，將定量的組份 B倒入組份A中，用手提電動(dòng)攪拌機攪拌三分鐘至涂料均勻，然后用軟橡膠刮板進(jìn)行大面積刮涂，局部的墻角、體角接口處可用短毛滾筒或刷子涂，用量為0.2g/m2。 涂層要求刮涂均勻，無(wú)漏底。
①在底涂完成4~8小時(shí)后（以底漆能上人為準），進(jìn)行中涂。
②按照產(chǎn)品使用比例，將一定量的組份B倒入組份A中，用手提電動(dòng)攪拌機攪拌三分鐘至涂料均勻，然后加入精選優(yōu)質(zhì)的石英砂，再次攪拌均勻。最后用刮刀進(jìn)行大面積刮涂，局部的墻角、接口處可用小刮刀”進(jìn)行刮涂。
③中涂批補施工(依地坪情況施作)先將中涂漆主劑充分攪拌均勻，然后按比例將主劑、硬化劑混合，充分攪拌均勻?；旌蠒r(shí)應將硬化劑向有主劑的桶中央倒入，避免材料混合不勻。攪拌后加入石英(粉)，充分攪拌均勻，倒在地面后，以鏝刀全面做一層披覆填平砂孔，使表面平整。施工時(shí)，以齒尖除去大泡，并挑去粗粒雜質(zhì)。若批補不平整，或者過(guò)于光滑，間隔時(shí)間長(cháng)(如:3天以上)，則須硬化干燥后全面砂磨，以吸塵吸干凈。攪拌桶內涂料若呈硬化狀態(tài)時(shí)，則必須停止使用并隨時(shí)更換攪拌桶。
④聚氨酯膩子施工
聚氨酯膩子的目的是對其下面的聚氨酯砂漿或環(huán)氧底涂進(jìn)行精細找平，它同時(shí)具備聚氨酯砂漿的部分力學(xué)性能。聚氨酯砂漿干燥后，采用砂漿打磨機打磨砂漿層，先粗后細，打磨2道，然后采用吸塵器全面徹底吸盡打磨殘留物，為聚氨酯膩子施工提供合格作業(yè)面。底涂上的聚氨酯膩子施工無(wú)此道工序。按照材料要求計量A組分、B組分和優(yōu)質(zhì)膩子粉，采用攪拌機在配料桶中攪拌均勻，形成聚氨酯膩子;采用專(zhuān)用刮板刮施聚氨酯膩子:對于較差的部位應加刮聚氨酯膩子。后道聚氨酯膩子施工應在前道聚氨酯膩子表干后進(jìn)行。施工時(shí)，隨時(shí)感應地面的平整狀況，并通過(guò)手法控制找平地面。要求:打磨全面均勻徹底、配料準確、施工均勻無(wú)遺漏、厚薄控制得當。
①在中涂完成8~24小時(shí)后(以中層能上人為準)，進(jìn)行面涂。
②組份A開(kāi)桶后須先攪拌，按照使用比例，將定量的組份B倒入A中，用手提電動(dòng)攪拌機攪拌三分鐘至涂料均勻，然后將混合物料全部倒入另--個(gè)干凈的容器中，再稍做攪拌。
③然后滾涂聚氨酯面涂。
④滾涂或噴涂劃線(xiàn)漆。
備注:以上施工均采取倒退施工。
聚氨酯地坪是一種高級廣 泛用于地坪工程之建材材料，固化的時(shí)間取決于環(huán)境的溫度、濕度。在滿(mǎn)足施工要求的情況下，一一個(gè)晚上便可不粘塵，上人行走，5天后完全固化。為了達到最佳的施工效果，在24小時(shí)內須防止灰塵、雜物、水、動(dòng)物、人等的侵入。
設置暗縫
是在中層施工前進(jìn)行的，先切割伸縮縫，再用環(huán)氧材料填縫的施工方法。特點(diǎn)是表面無(wú)接縫，整體性好。步驟如下:
◆在基層混凝土上切割伸縮縫，寬度通?？刂圃?毫米~20毫米之間，切割深度至少超過(guò)混凝土或找平層厚度的1/2;
◆將伸縮縫內表面清理干凈，并用手提磨機打磨兩側，以提供聚氨酯材料修補所需要的清潔和粗糙度。
◆使用聚氨酯砂漿填補伸縮縫并修補其兩側。其操作程序為:按照產(chǎn)品的使用比例，將一定量的組份B倒入組份A中，用手提電動(dòng)攪拌機攪拌三分鐘至涂料均勻，然后加入精選優(yōu)質(zhì)的填料，再次攪均勻，用鏝刀將各缺陷處補平。
◆伸縮縫完成之后，方可開(kāi)始施工。
